製品情報

吸水性のある素材用インクジェットプリンター

グラフィカ3000

最強の性能とコストパフォーマンスを備えた
フラッグシッププリンタ。

印字品質、機能、生産ラインの安定性の向上を追求したインクジェットプリンタの定番です。

特長

  • 詳細画像

    不乾性インク

    グラフィカ3000で使用している不乾性インクは、オイルベースですので、長時間放置しても乾燥しません。
  • 詳細画像

    FA用PCコントローラ

    産業用PCにプリンタを制御するための制御ボードを搭載した、高速、かつ高機能なコントローラ。
  • 詳細画像

    16種類のプリントヘッド

    標準機4種、特注機12種のヘッドサイズをご用意。印字位置や内容に合わせ、必要なサイズのヘッドを組み合わせることで、イニシャルコストを削減します。

機能

  • 詳細画像

    クラフト袋充填後の印字

    天面にグレード、ロット等を、バネで凸凹を吸収しながら印字。
  • 詳細画像

    シート状の印字

    無地のシートに商品名、色名、バーコードを印字。
  • 詳細画像

    空袋の印字

    空袋を自動給紙して、1枚ずつグレード、色名、ロットを印字。
  • 詳細画像

    封函後の印字

    側面と天面に商品名、色名、バーコードを印字。
  • 詳細画像

    封函後の印字

    トレーサビリティ情報を上位からLAN経由で受信し印字。

印字サンプル

専用ソフトウェア

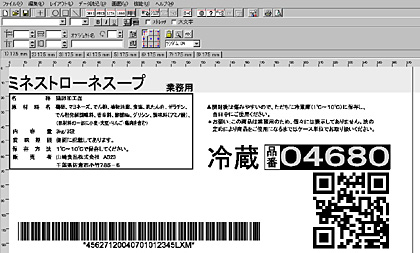

CB INKdrawはグラフィカシリーズ用に特別に設計された印字ジョブ編集ツールです。このソフトウェアを使用すると、イメージ、テキスト、バーコード等を組み合わせ、メッセージに素早く配置できます。
また、使いやすい機能と高機能を組み合わせた直感的なグラフィカルユーザインターフェースを備えています。ユーザフレンドリなインターフェースのため、オペレータは数分でジョブを定義して実行することができます。

スペック

本体
機種名 グラフィカ3000
寸法 コントローラ:330mm(H)×173mm(W)×408mm(D)
重量 コントローラ:約12.0kg
制御可能ヘッド数 17.5mmヘッド:最大16台まで制御可能
35.0mmヘッド:最大 8台まで制御可能
52.5mmヘッド:最大 4台+17.5mmヘッド4台まで制御可能
70.0mmヘッド:最大 4台まで制御可能

(プリントヘッドは、印字内容に応じて様々な組み合わせが可能です。)
登録パターン数 HDD容量に依存
印字可能行数 制限無し(ヘッド幅の範囲)
印字可能文字 Windows PCで入力できる文字
印字メッセージ長 最大4m
印字解像度 185DPI
印字速度 最大30m/分
印字方向 横向き、下向き
文字高さ 最大約280mm(70mmヘッド4台接続時)
ハードウェア機能 CPU:インテル CORE i3プロセッサ 3.5GHz
メモリ:4GB
内蔵HDD:500GB(オプションにて増設可能)
OS:Windows 10(32bit版)
17.5mmヘッド、35mmヘッド、52.5mmヘッド、70mmヘッド(128ch)
ソフトウェア機能 専用ソフトウェア「CB INKdraw」インストール済み

テキスト、ロゴ、ナンバリング、日付・時刻、シフトコード、バーコードの配置
印字解像度、印字方向等の各種設定
インクコスト計算
インターフェース LANポート×2
シリアルポート(D-sub 9ピン)×1
DVIポート(ディスプレイ用)×1
USBポート×4
プリントヘッド接続ポート(D-sub 25ピン)×4
I/Oポート(D-sub 9ピン)×1
エンコーダポート(D-sub 9ピン)×1
通信ポート(D-sub 9ピン)×1
電源 AC100~240V、50/60Hz
使用環境 気温:10~35℃
湿度:80%以下(結露なきこと)
インク種類 不乾性オイルベース顔料インク
ソルベントベース染料インク
ソルベントベース顔料インク
インクカラー 黒、赤、青、緑(不乾性オイルベース顔料インク)
黒、赤、青(ソルベントベース染料インク)
黒(ソルベントベース顔料インク)
オプション 取付けブラケット:ライン取付けに必要なブラケット各種
スタンド:プリントヘッド設置用スタンド各種
外付けセンサ:外付けセンサからスタート信号を入力する場合に使用
エンコーダ:ライン速度を検出し、精度の高い印字を行う場合に使用
警報出力ボックス:警報信号を出力する場合に使用

その他、搬送装置、防塵ラック、検査用カメラ等提案可能。
保証期間 納入日より1年間(消耗品を除く)
その他 ※-Windows は Microsoft 社の登録商標です。
※-インテル、CORE i3は Intel Corporation の商標です。
※製品の仕様は改善の為、予告無く変更する場合があります。
